振動対策における多数の実証

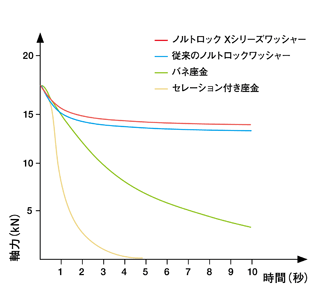

世界でも最も過酷な振動支援とされているユンカー式振動試験（ドイツ工業規格ＤＩN65151）。この試験はボルトに対して垂直横振幅を継続して与え、ボルトの軸力を測定します。ユンカー式振動試験ではノルトロックワッシャーが安全にボルトを固定していることが確認でき、ノルトロック Ｘシリーズが一番軸力を高く残しています。また解除の際に軸力があがりウェッジロッキング機能の効果も確認済みです。

非回転緩みと回転緩み対策における照明

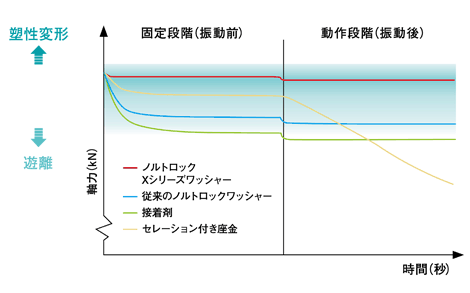

下図はグラフは、被締結材としてコンポジット・ポリマーを使用し、異なる数種類の製品によるボルト締結した状況で、ボルト締結の軸力を時間経過で表したテスト結果です。
本テストは、締結完了後のすぐの「なじみ」が始まる時間（本テストでは4時間）と、戻り回転が起こる状況を作り出した時間（30秒間）の2つのパートに分かれています。
ノルトロック Ｘシリージワッシャーが非回転緩みによる軸力緩みによる軸力低下を防ぎ、また振動による回転緩みを一切許さず、他の製品よりも優れた結果となっています。また、一番高い軸力をキープし、2種類の緩みの原因に対応していることがわかります。多くのボルトの事故原因は図の青い部分以外において起こり、もし、軸力が高すぎるとボルトが塑性域に入ってしまいます。また、軸力を維持できずに低下すると被締結材のパーツは遊離し、ボルト締結の効果は得られません。
このことから、ノルトロックＸシリーズだけが最大の安全性の維持が可能であることが証明されます。

実施日：2012 年 12 月 4 日 試験実施者：㈱ノルトロックジャパン 相馬 一虎

試験条件

試験の種類

ユンカー式振動試験 DIN 651 51

試験振幅量

±0.3mm

回転周波数

40Hz

振動時間

30秒

サイクル数

400サイクル

使用ボルト

M8x35(強度 8.8)

締結長さ

25mm

相手母材

鉄製プレート HV210

振動試験データ

全ての比較製品を同条件の締結軸力 約 17KN（ボルト降伏点の約 65％）まで締結し 30 秒間振動させました。

取りまとめ

試験結果のグラフでもハッキリ分りますように、ノルトロック オリジナルワッシャー・Ｘシリーズワッシャー共に締結軸力が 17kN だろうと 12kN だろうと戻り回転を確実に止めることができました。

これはノルトロックのウェッジロッキング機能が働き戻り回転を防止したことによるもので、Ｘシリーズワッシャーにおきましては更に初期なじみが減少しています。これはＸシリーズワッシャーに追加されたスプリング効果が働き初期なじみを抑えたと考えることができます。

その事により、従来対応しにくかった『非回転緩み』にも対応する事ができるようになり、つまり、Ｘシリーズワッシャーは『回転緩み』と『非回転緩み』を同時に防止できるものであり、この製品だけで解決する事ができるようになります。
『非回転緩み』に対応できるということは、様々な使用用途が広がり、それに関して『回転緩み』・『非回転緩み』どちらかを優先する事はありません。

今後は右図のようなオリジナルワッシャーだけでは対応しきれなかった締結状態においてもご使用いただけることになります。
