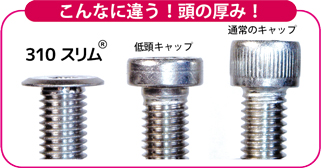

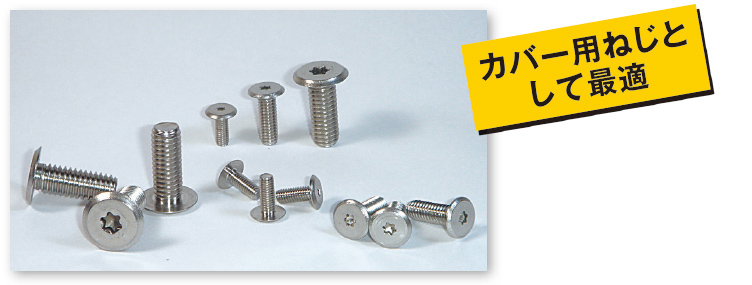

310Slim・スクリューは、省スペース対策、意匠性UPに最適な超極低頭タイプのねじです。その厚さはM2で0.5mm、M4でもわずか0.9mmなので、カバー用ねじとして最適です。
採用実績
機器の底面締結
ねじの出っ張りが気になりません。
テニス練習マシーン
【トルク表】
締め付けは下記表示のトルクで管理してください。
| サイズ | M2 | M2.6 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|
| dk | 4 | 6 | 7 | 8 | 9 | 12 |
| K | 0.5 | 0.6 | 0.8 | 0.9 | 1.0 | 1.2 |
| t(min) | 0.4 | 0.5 | 0.75 | 0.9 | 1.0 | 1.2 |
| ドライブ | T4 | T5 | T6 | T8 | T10 | T20 |
| A | 約30度 | |||||
| 最大トルク(N.m) | 0.4 | 0.5 | 0.95 | 2.3 | 4 | 10 |
【サイズ一覧】
| ステンレス(A2) | Niメッキ・黒Niメッキ |
|---|---|
|
M2×4～12 M2.6×4～12 M3×6～16 M4×6～25 M5×8～30 M6×8～40 |
M3×6～10 M4×6～10 M5×8～16 |
セールスポイント
- 1.頭部の高さが超極薄タイプ！
- 2.機械・装置のクリアランスのない箇所に最適！
- 3.頭部がフラットだから従来の出っ張りが解消！
- 4.薄板でサラもみのできない箇所にフラット性をご提供！
- 5.センスあるリセスでスマート表現！
- 6.頭部リセスはシックスロブ形状ですので、強力な締め付けが可能！
- 7.材質はスチールとステンレスの2種類をラインナップ！
- 8.スチール製の表面処理は、ニッケルメッキとブラックニッケルメッキの2種類！

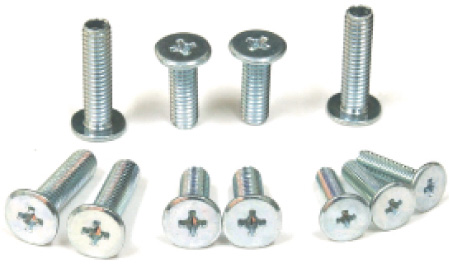

クオ・310Slim
従来の「シックスロブ」に加え
リセス形状が「十字穴！」

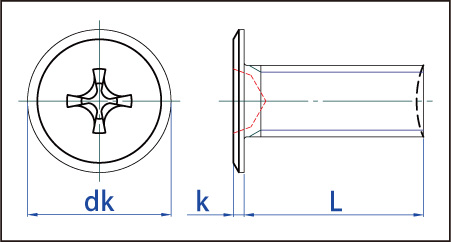

| 最小破壊トルク | dk | k | QS No. | |
|---|---|---|---|---|
| M3 | 0.95N.m | 7 | 0.8 | 1 |
| M4 | 2.30N.m | 8 | 0.9 | 2 |
- ◆締め付け後の頭部出っ張りがありません。
- ◆クオビットとの食い付きが良く、トルク伝達も良好です。
- ◆抜け勾配がない為カムアウトしません。
- ◆市販の十字ビットも使用可能です。
クオ・310Slim専用ビット
| サイズ | 製品コード | 適応サイズ | 全長 |
|---|---|---|---|
| 1 | QS01B50-6.35 | M3 | 50mm |
| 2 | QS02B75-6.35 | M4 | 75mm |
省スペースに対応した製品紹介
